Kao dobavljač ultrazvučnih detektora nedostataka, imao sam privilegiju blisko surađivati s ovim izvanrednim uređajima i svjedočiti njihovoj neprocjenjivoj ulozi u raznim industrijama. Ultrazvučni detektori nedostataka bitni su alati za nerazorno testiranje (NDT), omogućavajući nam otkrivanje unutarnjih nedostataka i oštećenja materijala bez nanošenja oštećenja. U ovom postu na blogu podijelit ću sveobuhvatni vodič o tome kako učinkovito upravljati ultrazvučnim detektorom mane.
1. Razumijevanje osnova ultrazvučne otkrivanja nedostatka
Prije nego što zarone u operaciju, ključno je razumjeti temeljna načela otkrivanja ultrazvučne mane. Ultrazvučni valovi su visokofrekventni zvučni valovi koji mogu prodrijeti u materijale. Kad se ultrazvučni val susreće s nedostatkom ili granicom unutar materijala, dio vala se odražava natrag u detekktor. Analizom reflektiranih valova možemo odrediti prisutnost, mjesto i veličinu mane.
2. Priprema za rad
2.1 Odabir prave sonde
Sonda je kritična komponenta ultrazvučnog detektora nedostatka. Različite sonde dizajnirane su za određene primjene i materijale. Čimbenici koje treba uzeti u obzir pri odabiru sonde uključuju frekvenciju, veličinu i oblik. Veće frekvencije pružaju bolju razlučivost, ali imaju ograničenu dubinu prodora, dok niže frekvencije mogu prodrijeti dublje, ali nude nižu razlučivost. Na primjer, za otkrivanje malih površinskih nedostataka u tankim materijalima, sonda visokofrekventne frekvencije može biti prikladnija. S druge strane, preferira se sonda za debele materijale sonde niže frekvencije.
2.2 Kalibracija
Kalibracija je ključna za osiguravanje točnih i pouzdanih rezultata. To uključuje podešavanje detektora nedostatka kako bi se obračunale specifične karakteristike sonde i materijal koji se testira. Postoje dvije glavne vrste kalibracije: nulta umjeravanje i umjeravanje osjetljivosti. Nulta kalibracija postavlja referentnu točku za vremensku bazu, dok kalibracija osjetljivosti prilagođava dobitak kako bi se osiguralo da detektor nedostatka može otkriti nedostatke određene veličine.
2.3 Priprema testne površine
Ispitna površina treba biti čista, glatka i bez ikakvih onečišćenja ili grubih područja. Svaka prljavština, hrđa ili boja na površini mogu utjecati na prijenos ultrazvučnih valova i dovesti do netočnih rezultata. Koristite prikladno sredstvo za čišćenje i abrazivni materijal za pripremu površine.
3.
3.1 napajanje i postavljanje
Uključite ultrazvučni detektor mane i ostavite da se zagrije nekoliko minuta. Zatim odaberite odgovarajući način ispitivanja i parametre na temelju vrste materijala i očekivanih nedostataka. Većina detektora nedostatka ima unaprijed postavljene načine za uobičajene aplikacije, ali možda ćete trebati ručno prilagoditi parametre za specifičnije zahtjeve.
3.2 Primjena za spajanje
Spaja je tekućina ili gel koji se primjenjuje između sonde i ispitne površine kako bi se osigurao dobar akustični kontakt. Bez paketa, zračne praznine između sonde i površine mogu uzrokovati značajan gubitak signala. Na testnu površinu i sondu i sondu ravnomjerno nanesite tanki sloj paketacije.
3.3 Položaj sonde
Sondu stavite na ispitnu površinu sa kopljanom između. Osigurajte da je sonda u potpunom kontaktu s površinom i da nema mjehurića zraka. Pomaknite sondu polako i postojano po testnom području, držeći je okomito na površinu. Obratite pažnju na bilo kakve promjene signala na zaslonu detektora mane.
3.4 Analiza signala
Dok pomičete sondu, ultrazvučni valovi prenose se u materijal, a svi reflektirani valovi otkrivaju se sondom i prikazuju na zaslonu detektora manjka. Analizirajte signale za prepoznavanje bilo kakvih nedostataka. Potražite karakteristične uzorke poput vrhova ili diskontinuiteta u signalu. Položaj vrha na vremenskoj bazi ukazuje na dubinu mane, dok visina vrha može pružiti naznaku veličine mane.
4. Rezultati snimanja i izvještavanja
4.1 Snimanje podataka
Većina modernih detektora ultrazvučnih nedostataka ima ugrađene mogućnosti snimanja podataka. Zabilježite relevantne podatke, poput mjesta ispitivanja, vrste materijala, korištene sonde i otkrivenih nedostataka. Ovi se podaci mogu koristiti za daljnju analizu i dokumentaciju.
4.2 Izvještavanje
Pripremite detaljno izvješće o rezultatima ispitivanja. Uključite informacije o metodi ispitivanja, otkrivenim nedostacima i njihovoj lokaciji, veličini i ozbiljnosti. Izvještaj bi također trebao sadržavati sve preporuke za daljnje djelovanje, poput popravljanja ili zamjene testirane komponente.
5. Održavanje i rješavanje problema
5.1 Redovito održavanje
Da bi se osiguralo dugoročno djelovanje detektora ultrazvučnih nedostataka, redovito održavanje je neophodno. Redovito očistite sondu i detektor nedostatka i provjerite ima li znakova oštećenja ili habanja. Odmah zamijenite istrošene dijelove.
5.2 Rješavanje problema
Ako naiđete na bilo kakve probleme tijekom operacije, poput slabog ili nestabilnog signala, provjerite sondu, spoj i veze. Provjerite je li sonda pravilno kalibrirana i da se spoj pravilno primjenjuje. Ako problem i dalje postoji, posavjetujte se s korisničkim priručnikom ili se obratite proizvođaču radi pomoći.
6. Zašto odabrati naše detektore ultrazvučnih nedostataka

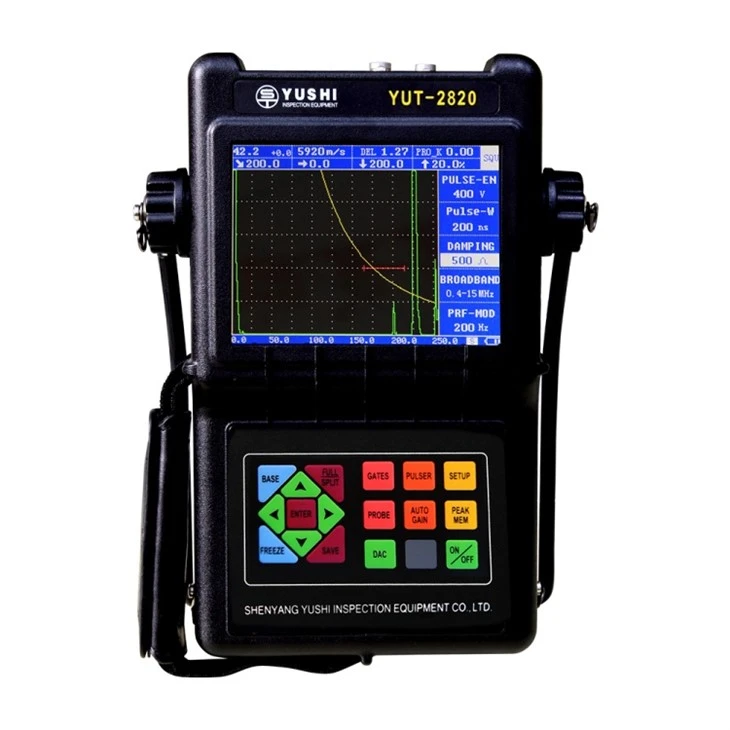

U našoj tvrtki posvećeni smo pružanju visokokvalitetnih detektora ultrazvučnih nedostataka koji zadovoljavaju potrebe raznih industrija. NašeNDT ultrazvučni detektor nedostatkaNudi napredne značajke i pouzdane performanse. Lako je raditi, s korisničkim sučeljem i intuitivnim kontrolama. Naši detektori nedostatka također su opremljeni najnovijom tehnologijom, osiguravajući točno i učinkovito otkrivanje nedostatka.
Ako ste na tržištu za ultrazvučni detektor nedostatka, pozivamo vas da nas kontaktirate za više informacija. Naš tim stručnjaka spreman je pomoći u odabiru pravog proizvoda za vaše specifične zahtjeve. Također možemo pružiti obuku i podršku kako bismo osigurali da možete učinkovito upravljati detektorom nedostatka.
Reference
- "Priručnik za ultrazvučno testiranje" Johna P. Blitza i Williama H. Prosser
- "Nerazorno testiranje: vodič za trening" George E. Dietz
- Priručnici proizvođača ultrazvučnih detektora mana
