YUSHI PR21 modul ultrazvučnog odašiljača i prijemnika impulsa
Pregled proizvoda

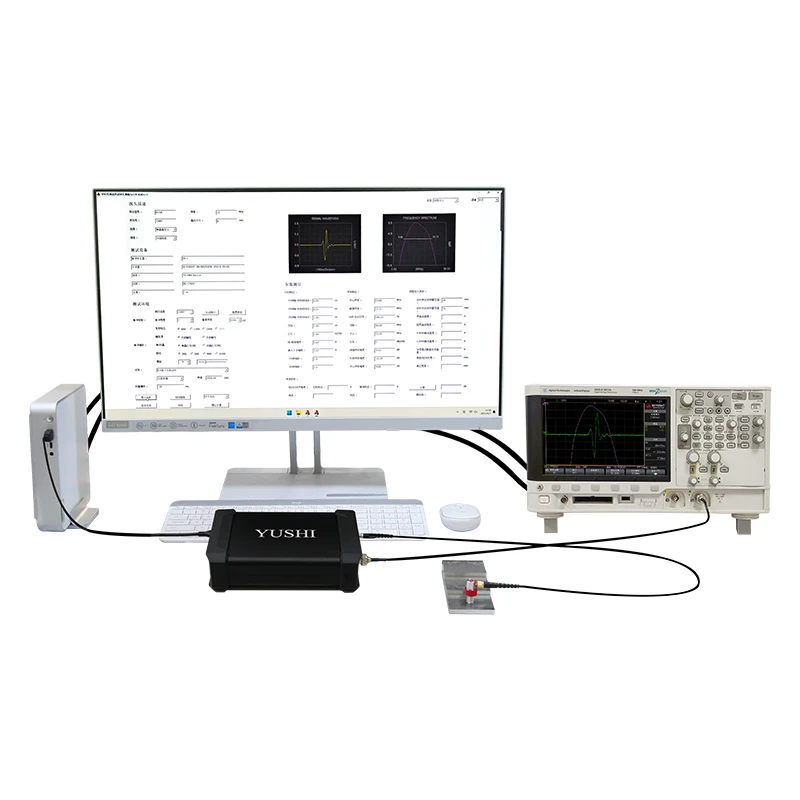

PR21, koji je razvio i proizveo YUSHI Instruments, je visoko{1}}računalno-kontrolirani generator i prijemnik ultrazvučnih impulsa. Instrument je povezan s računalom i osciloskopom za upotrebu, a primjenjuje se za ultrazvučno otkrivanje grešaka, mjerenje debljine i testiranje sonde, itd.Generator i prijemnik impulsa serije PR mogu se koristiti za različite primjene u ne-destruktivnom ispitivanju i analizi materijala.
Tehnička prednost i značajke
Precizno generiranje i kontrola pulsa
- Osam odašiljaju napon 25~200V i podešavaju širinu impulsa od 15ns do 1000ns u koracima od 5ns.
- Višestruki način okidanja: Interni okidač: 4Hz-2kHz; Vanjski okidač:0-5kHz
- Prilagodite negativni pravokutni puls i brzo vrijeme porasta od 3,5 ns
Podesivi prijemnik i softver
- Dvostruka metoda rada: jedan-element (puls-echo) ili dvostruki-element (penetracija)
- 8 podesivih razina prigušenja i raspon pojačanja od 0-60 dB
- Omogućite otvoreni SDK i razvojnu biblioteku
Scenariji primjene

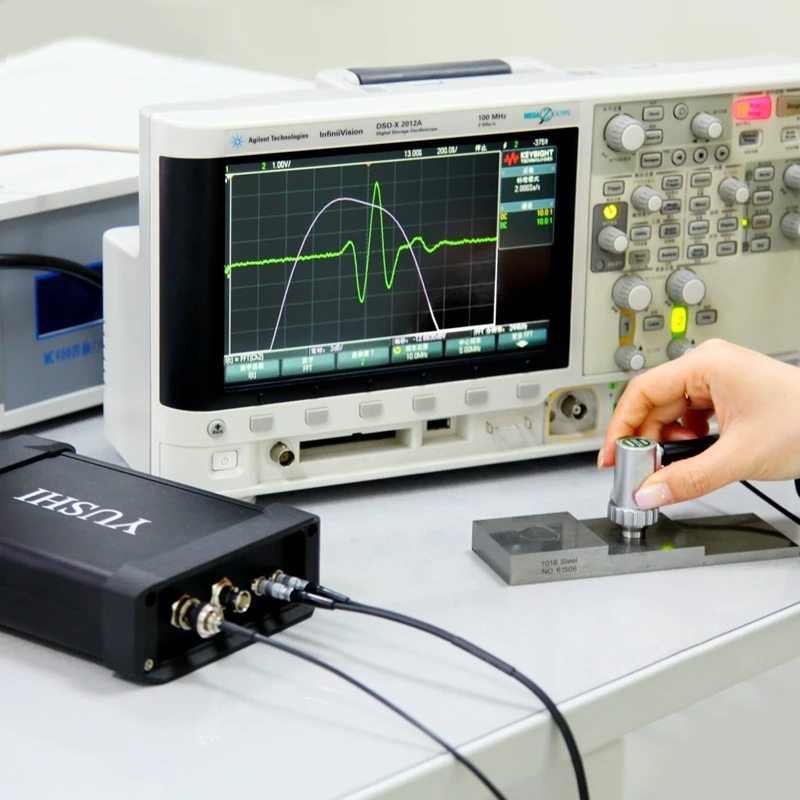

Ispitivanje učinkovitosti ultrazvučne sonde
Ključno je za validaciju i razvoj sonde. Analizom signala odjeka referentnog bloka (pomoću FFT funkcije osciloskopa), istraživači mogu točno odrediti središnju frekvenciju, propusnost i spektralnu distribuciju sonde.
Ovo pomaže u validaciji performansi, praćenju degradacije i evaluaciji prilagođenih ili novih dizajna senzora.
Ultrazvučna analiza materijala
Ovaj sustav je sposoban provoditi osnovna istraživanja materijala ultrazvučnim metodama.
Mjerenje brzine zvuka: korištenjem materijala poznate debljine, brzina zvuka materijala izračunava se mjerenjem vremenske razlike između dva uzastopna odjeka s dna, kako bi se ocijenila mehanička svojstva materijala.

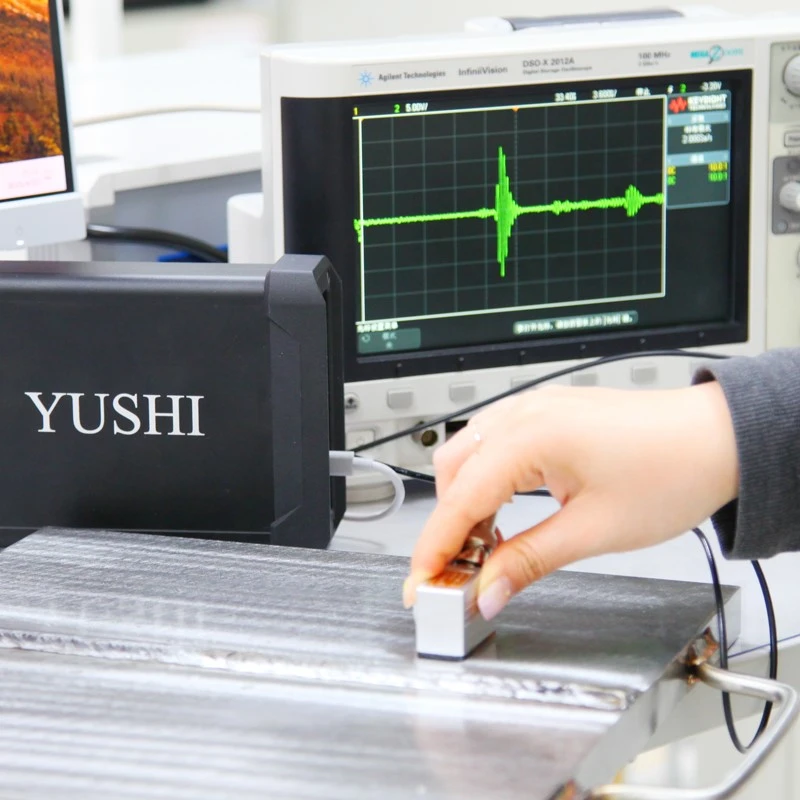

Ultrazvučno otkrivanje grešaka i mjerenje debljine
Osigurao pouzdanu platformu za razvoj tehnologije ne-destruktivnog ispitivanja.
- Analiza nedostataka: U načinu pulsnog odjeka, sustav pomaže identificirati i karakterizirati unutarnje nedostatke (pukotine, šupljine) tumačenjem svojstava reflektiranih signala.
- Precizno mjerenje debljine: Za materijale s poznatom brzinom zvuka, debljina se točno dobiva iz vremenskog intervala između više odjeka stražnje stijenke (debljina=(v * Δ t)/2), što se može koristiti za procjenu korozije i mjerenje slojeva.

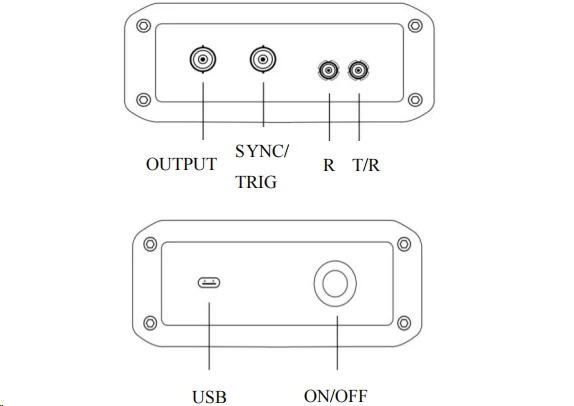

Strukturni sastav

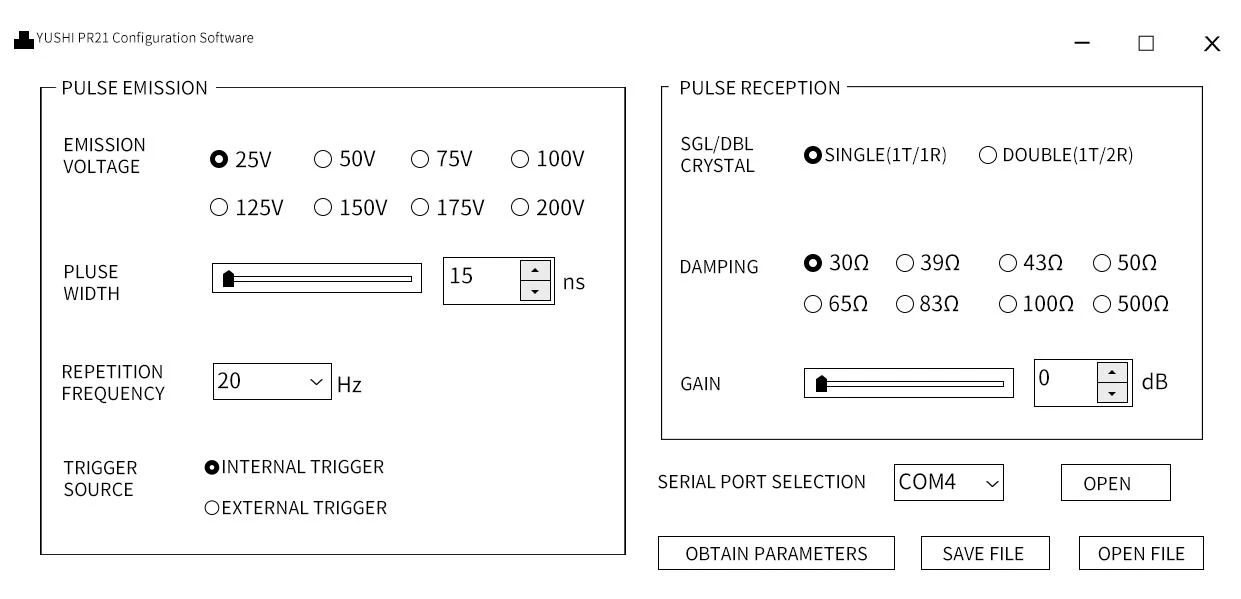

Kontrolni softver
Važni parametri za područje emisije i primanja:
1. Područje emisije: napon emisije (25-200 V), širina impulsa (15-1000 ns), frekvencija ponavljanja (20 HZ-2 kHz), izvor okidača (unutarnji/vanjski)
2. Prijemno područje: jedan/dvostruki elementi, prigušenje (30-500Ω), pojačanje (0-60dB)
Tehničke specifikacije

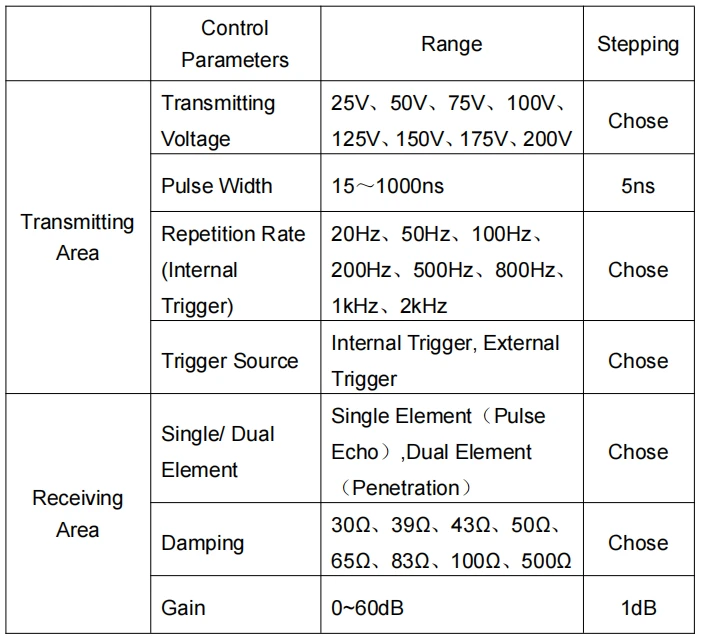

1. Kontrolni parametri

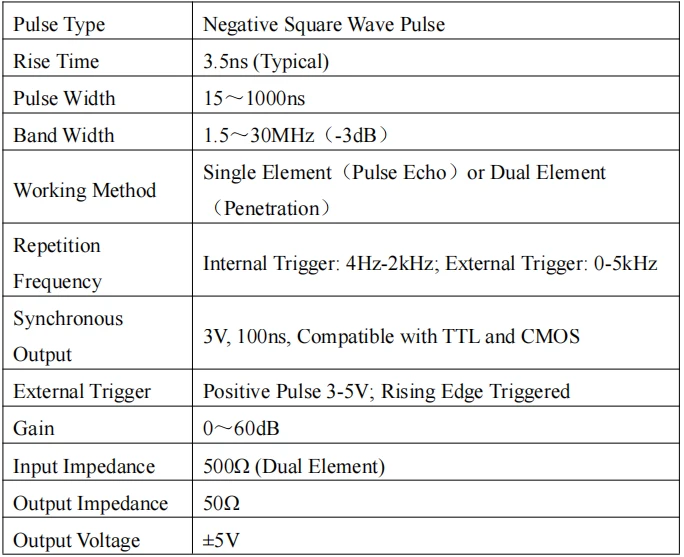

2. Tehnički list
